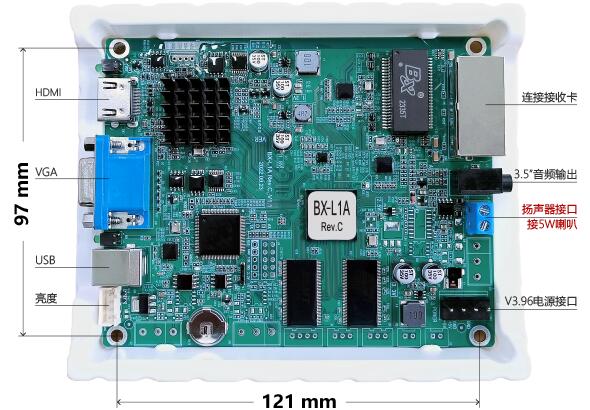

BX-L1A是一款板卡型的视频控制器。板载HDMI输入接口和VGA输入接口，其功效和性能指标相当于OVP-L1X，利便在LED显示屏内（狭窄空间规模）与种种安卓盒子、智慧网关、工业主板等配套应用。
支持视频缩放 ；
支持HDMI视频输入或VGA信号输入 ；
2千兆网口输出，最大带载131万像素@60Hz ；宽度≤3840点，高度≤3840点 ；
板载多种功效接口：HDMI输入+VGA输入+5W音频输出+USB设置+亮度传感器+RS485 ；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
支持BX-V全系列吸收卡和BX-VMF多功效卡
2千兆网口输出，最大带载131万像素@60Hz ；宽度≤3840点，高度≤3840点
支持装备输出信号的开启和关闭 ；
支持自界说区分率 ；
支持点对点输入与输出 ；
支持对输入视频源画面举行截取、局部显示 ；
支持输入自顺应信号源区分率 ；
支持输出自顺应显示屏参数设置 ；
支持快捷无邪的色温调理 ；
支持输出信号热备份 ；
可预存8种用户模式供用户快速挪用 ；
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级。
视频输入：支持HDMI视频信号输入和VGA信号输入，支持输入、输出区分率恣意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出。一种是通过板载5W音频输出接口，其中2芯端子支持外地5W喇叭直接接入，3.5mm音频接口支持外地功放接入 ；
另一种是通过千兆网线同步传输声音信号至远端屏幕，通过多功效卡的音频输出信号接入功放。
扩展功效：板载5W音频输出接口和亮度传感器接口，在诸多应用场景中，可省去多功效卡，精简系统，降低本钱。
板载RS485接口（选配），便于前端装备对后级显示屏举行亮度调理、播放画面控制、开机/关机等举行下令操控。
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。
| 视频输入源 | ||
|---|---|---|
| HDMI×1 | VESA标准：1920x1080@60Hz向下兼容，HDMI 1.4 | |
| VGA×1 | VESA标准：UXGA@60Hz向下兼容 | |
| 视频输出端口 | ||
|---|---|---|
| NET×2 |
2千兆网口输出，通过网线毗连LED显示屏，直连吸收卡 ； 最大带载131万像素，宽度≤3840，高度≤2500 ； |
|
| 音频输入输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入内嵌 |
| AUDIO_OUT | 板载5W音频输出接口，其中2芯端子支持外地5W喇叭直接接入，3.5mm音频接口支持外地功放接入 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| RS485/ RS232 | RS485接口（可选配为RS232接口） | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯，完成相关参数设置和功效设置，完成对LED显示屏的参数设置 |
| 画面截取功效 |
支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持点对点信号输出模式的开启和关闭 |
| 亮度调解 | 支持100级亮度调解 |
| EDID设置 | 支持HDMI、VGA信号自界说输入区分率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| 输出控制 | 支持输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果，用户亦可自界说色温 |
| 用户模式 | 支持预存≤8个用户模式，支持便捷的场景切换 |
| 热备份功效 |
支持输出画面热备份功效 |
| 工厂复位 |
支持恢复出厂设置 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级， 为客户有用节约本钱，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 最大功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对吸收卡的电源端子和网口举行静电放电抗扰度检测 |
| 浪涌攻击抗扰度 |
对LED控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 |
