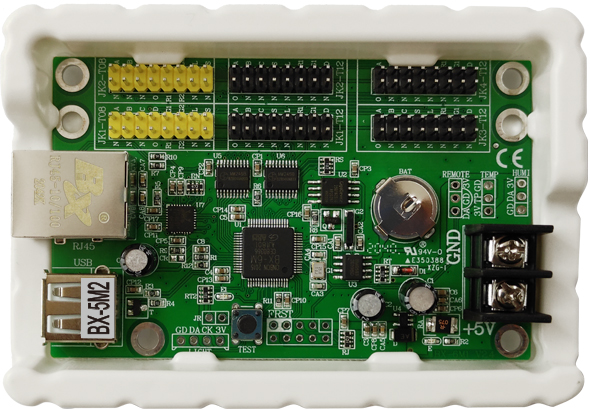

BX-5M2(网+U)

单核网口控制器 。主要面向网络应用,支持局域网和互联网 。 普遍应用于种种规格的单双色LED门楣显示屏和LED集群显示系统 。

单色128K/双色64K点,宽度≤3200,高度≤64点;

板载100M网络接口+USB接口;

U盘超强识读,U盘延伸线≤15m稳固传输;

涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;

-40℃~80℃情形温度,3.5V-5.5V宽电压,7*24小时一直电,≤0.3%故障率 。

订单热线:

0512-36912677/88/99

五代产品界说LED双基色控制器

五代产品系列齐全,功效完善,基本知足单双色LED显示屏的应用需求 。



五代产品自2012年投放市场,各项要害手艺和综合性能始终领跑行业,涤讪了乐投Letou在单双色LED控制器领域的行业位置 。

五代产品开创了单双色LED控制器的产品分类和功效界说 。



五代产品突出特点:

1. 强盛

⑴ 软件功效强盛,简朴易用

⑵ 显示亮度高,控制面积大,通讯速率快

⑶ 刷新率高,画面稳固,移动平滑;

⑷ 多区域联动准确调理算法

⑸ 支持底层软件在线升级

⑹ 五代产品全系列支持温度、温湿度传感器;支持红外?仄鳌醇悴ソ谀;BX-5E系列支持多种噪声传感器

⑺ 八大手艺:区域边框、文字动画、炫动配景、红外?亍⒍系阈⒊蟠亍⑷驶叶取⑽尴呒

⑻ BX-5E系列画面移动平滑,支持超长、超高和超大带载

⑼ BX-5K系列开放通讯协议,专用于工业现场、装备配套、车载显示、智能站牌和集群显示系统等领域的二次开发

⑽ 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则,轻松实现横屏竖排



2. 稳固

⑴ 抗卑劣情形 。3.5V-5.5V宽电压事情; -40℃~80℃情形温度下稳固事情

⑵ 串口抗静电设计,通讯越发稳固

⑶ BX-5M/5E系列支持效劳器模式和互联网传输,对重大网络情形适配性极强;恒久不掉电稳固通讯

⑷ U盘超强识读,长线驱动能力极强

⑸ 接纳塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏


五代产品以焦点科技涤讪了大型LED集群显示系统和定制开发项目上的优势职位!
五代产品款款经典 。从设计到制造,字斟句酌,细节之处尽现品质 。任何一款BX五代产品在行业同类产品中都是姣姣者 。

五代产品以其优异品质和卓越性能彰显了乐投Letou“激情 立异 界说完善显示”的产品理念!

手艺参数
产品状态 2012年3月投放市场,批量现货供应
控制点数

单色128K/双色64K点;宽度≤3200

显示模式 单色 3200*16 3200*32 2688*48 2048*64
存储容量 2MByte
节目数目 支持128个节目 。特殊需求可定制扩展
区域数目 支持24个区域 。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 夏历、模拟表盘、中英文时钟、正负计时(均支持多组显示)
软件功效 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本



模组兼容性
适配模组  种种规格的单色、双基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、SM16188
行译码IC 支持74HC138行译码和无译码模组
扫描类型 支持静态、1/2、1/4、1/8、1/16扫描,支持8列折行数据排列



板载接口
显示接口 2组T08+4组T12
通讯接口

100M网络接口+U盘下载

传感器接口

板载亮度/温度/温湿度传感器接口、红外?赝方涌



主要功效
通讯功效

支持局域网和互联网通讯,支持U盘下载;

节目群发功效 支持差别屏幕的节目自顺应宣布
节目播放控制 支持节目顺序播放、节目准时播放
准时开关功效 支持软件下令开关和准时自动开关屏幕
亮度调解功效 16级亮度调解,支持三种亮度调解模式:手动调亮、分时段自动调亮和情形自顺应调亮
?仄鞴π 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器功效 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入;
天气预告功效 支持海内外洋天气预告,外洋凌驾21000个都会,海内支持到所有县区 。
屏参速配功效 支持屏幕设置参数的生涯与回读
恣意排版功效 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则,轻松实现横屏竖排
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括种种动态库、通讯协议、测试例程等;

支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在种种平台举行二次开发,最洪流平知足用户个性定制功效的开发和拓展 。



系统升级和维护
固件升级功效 支持底层软件在线升级,极大利便了系统开发、维护和功效升级,

为客户有用节约本钱,降低项目危害;



电气参数

事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标

额定功率 ≤2W



情形顺应性

情形温度

情形温度-40℃~80℃稳固事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标

防盐雾品级

知足海边500米使用情形要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口举行无线电骚扰检测

切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量手艺 静电放电抗扰度试验》试验品级4级,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口举行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试



终端治理和自动控制
网络通讯 支持局域网和互联网
治理装备 PC、Android、ios等智能终端装备
远程控制 系统参数设置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏
节目群发 支持差别屏幕的节目自顺应宣布
治理软件

LedshowTW图文编辑软件(PC软件)

Ledshow手机APP(Android版、ios版)

文件名称 手艺说明 下载次数 下载 网盘下载
LedSuite APP 简朴使用教程

版本号:20231116

4131
多屏幕模式教程

版本号:20231205

1502
单屏模式和多屏模式屏幕设置教程

版本号:20231205

2938
底层软件升级程序 BX-5M系列

版本号:V20220916

支持SM16188B芯片模组
22938
