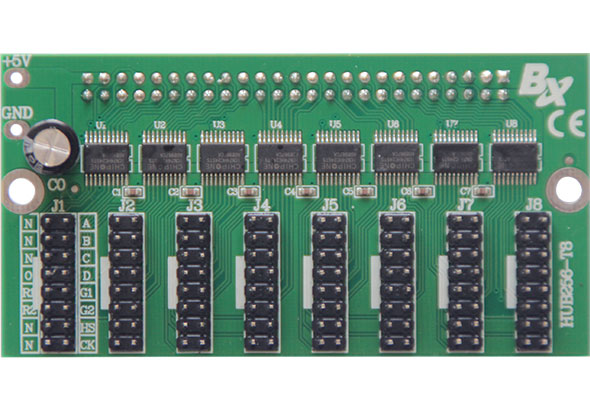

8组T08接口，最大高度256行
接纳背插毗连，结构紧凑，省去1根50PIN双排线 。
扫一扫，“购”惊喜
8组T08接口，最大高度256行
接纳背插毗连，结构紧凑，省去1根50PIN双排线 。
订单热线：
0512-36912677/88/99
单双色LED显示模组常用T8和T12接口：
T08接口界说 2 A B C D G0 G1 HS CK 16
1 N N N O R0 R1 N N 15
T12接口界说 2 A B C CK HS R G D 16
1 O N N N N N N N 15
三基色LED显示模组常用T75接口：
T75接口界说 2 G1 N G2 E B D HS N 16
1 R1 B1 R2 B2 A C CK O 15
物理说明 N=地(GND)，HS=锁存，CK=时钟，O=使能(OE)
R=红色数据，G=绿色数据，A/B/C/D/E=行信号
在制作中大面积显示屏时，建议从电源端引线对HUB板直接供电，以充分包管HUB板的输出信号质量 。关于超长LED显示屏的信号级联能力将大有利益！
