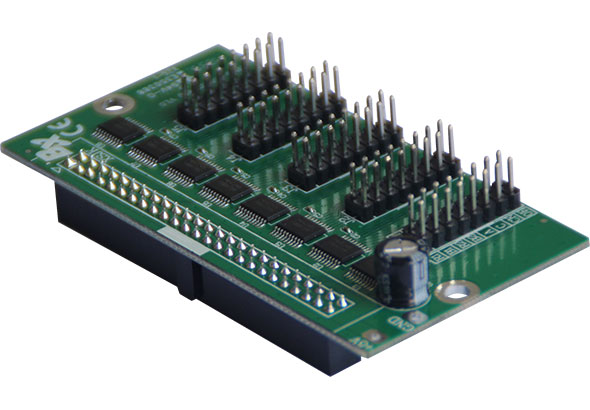

5组T75接口 ，32扫时最大高度320行
扫一扫 ，“购”惊喜
5组T75接口 ，32扫时最大高度320行
订单热线：
0512-36912677/88/99
单双色LED显示模组常用T8和T12接口：
T08接口界说 2 A B C D G0 G1 HS CK 16
1 N N N O R0 R1 N N 15
T12接口界说 2 A B C CK HS R G D 16
1 O N N N N N N N 15

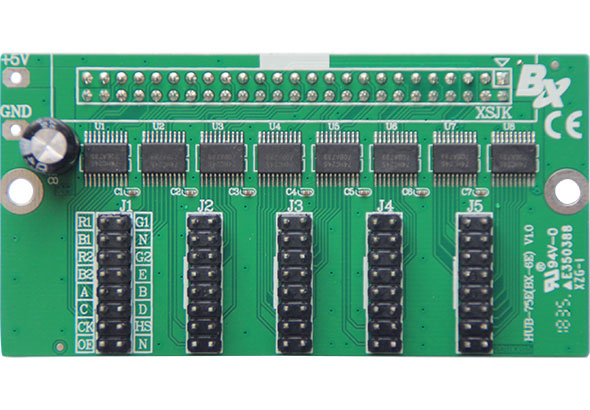

三基色LED显示模组常用T75接口：
T75接口界说 2 G1 N G2 E B D HS N 16
1 R1 B1 R2 B2 A C CK O 15
物理说明 N=地(GND) ，HS=锁存 ，CK=时钟 ，O=使能(OE)
R=红色数据 ，G=绿色数据 ，A/B/C/D/E=行信号
在制作中大面积显示屏时 ，建议从电源端引线对HUB板直接供电 ，以充分包管HUB板的输出信号质量。关于超长LED显示屏的信号级联能力将大有利益！
